Чем отличается расширительный бак от гидроаккумулятора
- Особенности конструкции
- Чем отличается гидроаккумулятор от расширительного бака
- Как работает расширительный бак
- Как работает гидроаккумулятор, на примере Waterstry
- Можно ли использовать гидроаккумулятор как расширительный бак для системы отопления?
- Используемые материалы
- Мембрана. Виды мембран.
- Возможные неисправности расширительных
При выборе комплектующих для водопроводной системы и отопления нужно понимать разницу в используемом для них оборудовании. Внешне они могут походить друг на друга, но выполнять различные функции.
Принципиально гидроаккумулятор отличается от расширительного бака тем, что его функция заключается в накапливании энерги и сжатого газа или пружины и передаче её в гидросистему потоком жидкости, находящейся под давлением. Тогда как бак предназначен для приёма избытка теплоносителя, возникающего при его тепловом расширении в результате нагревания. Также их отличительной особенностью является цвет корпуса. Гидроаккумулятор окрашен синим цветом, а бак красным.
Особенности конструкции
Расширительный бак представлен стальным резервуаром. Он разделён внутри резиновой мембраной на две полости. Одна заполнена азотом, а в другую часть проникают остатки теплоносителя из системы.
Гидроаккумулятор снабжён эластичной оболочкой в виде шара или груши. Когда он работает, внутрь мембраны помещается вода. Стенки бака и мембраны содержат предварительно закачанный под давлением воздух. Вода входит в контакт с мембраной, выполненной из безопасного материала. Горловина мембраны присоединяется к гидроаккумулятору фланцем.
Все гидробаки состоят из ниппеля, напрямую связанного с воздушным пространством бака. С помощью насоса или компрессора через ниппель осуществляется регулировка давления.
Никель защищает пластмассовый колпачок, его очень просто открутить.
Чем отличается гидроаккумулятор от расширительного бака
Отличие гидроаккумулятора от расширительного бака заключается в их внутреннем содержании, а также в материале, из которого произведена мембрана. Мембрана отличается по форме. Грушевидная заполняется водой, пока давление воды и воздуха не уравновесятся. Гидроаккумуляторы отличаются расположением камеры для воды внутри мембраны, то есть полным исключением контакта жидкости со стенками бачка.
Бачки используют для компенсации последствий нагрева в системе. Излишняя вода выводит систему отопления из строя. Бачки служат её резервуаром. Гидробаки же входят в систему водоснабжения. У них два назначения.
- Они поддерживают нужное количество воды и её напор. Если бы в системе не было гидробака, то насос бы работал каждый раз при включении крана. Благодаря аккумулятору этого не происходит. Идет отдача запаса воды с сохранением напора.
- Включение насоса происходит только при падении давления ниже нужного уровня, что помогает продлить срок его службы.
- Они защищают систему от ударов водой, возникающих при резком включении/выключении насоса. Частые удары влияют на долговечность системы водоснабжения.
Как работает расширительный бак

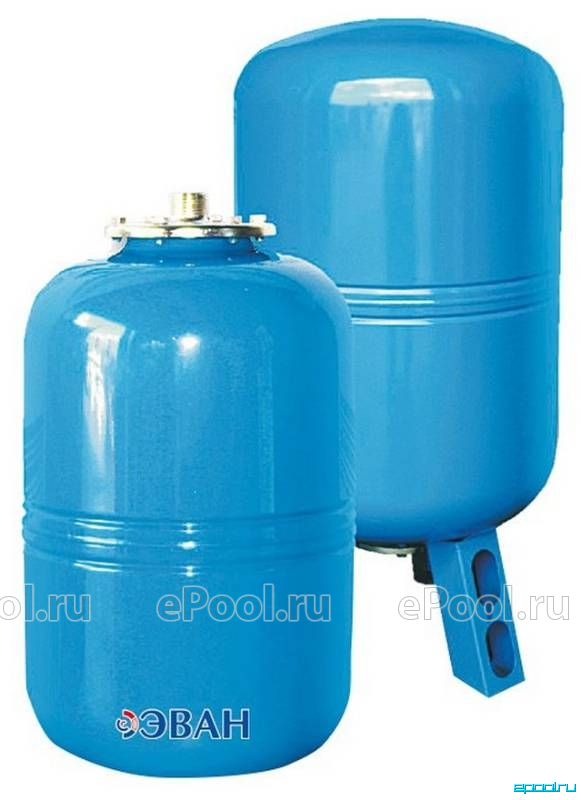

Работа расширительного бачка происходит следующим образом: когда повышается температура жидкости (давления), лишний объём жидкости поступает в бак, мембрана растягивается и повышается давление в полости, где воздух. Когда жидкость остывает (снижается давление) мембрана сокращается, вода выталкивается в систему нагревания. Одним из расширительных баков является Эван WATV 500, представленный в магазине «Epool». Его используют в системах снабжения водой. Максимальная вместимость составляет 500 литров. Предназначение резервуара — обеспечение нормального давления и защита системы от удара водой. Он стальной, устойчив к воздействию извне и снаружи, с вертикальной компоновкой.
Как работает гидроаккумулятор, на примере Waterstry
Принцип работы аккумулятора следующий. Насосом подаётся вода под давлением в мембрану. При достижении порога давления реле отключает насос, и жидкость не поступает. После падения давления насос включается автоматически и подаёт воду в мембрану. Эффективность зависит от объёма бачка. Работа реле регулируется. Гидроаккумулятор раз в три месяца нуждается в профилактике — стравливании воздуха, засевшего в мембране.
Можно ли использовать гидроаккумулятор как расширительный бак для системы отопления?
Не следует путать эти приборы.
Они не взаимозаменяемы. Расширительный бак необходимо устанавливать на систему отопления, а гидроаккумулятор — водоснабжения. Если бачок поставить на систему водоснабжения, после соприкосновения её со стенками бачка пойдёт ржавая вода. И аккумуляторы не используют как баки. У них мембрана рассчитана на работу с холодной водой. Работать с высокими температурами она долго не будет.
Используемые материалы
Мембраны изготавливают из разных материалов:
- натурального каучука, который совмещается с технической и питьевой водой. Его отличие в большой эластичности, хотя при износе наблюдается частичное перемещение;
- бутиловой резины для бачкови аккумуляторов. Она устойчивее к диффузии в отличие от каучука, но менее эластичная;
- этиленпропиленовой резины. По качеству она похожа на бутиловую резину, но обладает большей водопроницаемостью. Подобно каучуку применяется с питьевой и технической водой;
- нитрилом со свойствами антиржавчины и выдержкой действий активных сред.
Мембранная резина растягивается недостаточно. Синтетические резины предназначены для использования при температурах от -10 до 100°C; каучук служит при рабочих температурах от -10 до 50°C.
Мембрана. Виды мембран
В гидробаке и бачке используются два вида мембран: грушевидная и диафрагменная. В отличие от грушевидной, диафрагменная делит корпус на две равные части и не изолирует носителя тепла. Когда такая мембрана изнашивается или ломается, меняется всё устройство.
Грушевидную оболочку при выходе из строя можно заменить.
Оболочки расширителей и гидробаков работают в разных условиях, поэтому есть отличия в требованиях к материалам. Так, диафрагменная мембрана должна обладать термостойкостью, потому что температура воды в отопительных системах доходит до 90°C.
Балонные мембраны. Для них главное — обладать динамической эластичностью и стойкостью к постоянному растяжению и сжатию — от 5 до 15 циклов в час, в штатном режиме. Как уже говорилось, мембраны гидробаков входят в контакт с пресной водой и изготавливаются из безопасной резины. Теплоустойчивость здесь не играет особой роли, поскольку температура воды в сетях водопровода не больше 30°C.
Возможные неисправности расширительных баков и гидроаккумуляторов.
Поломки расширительных баков могут быть связаны с несколькими причинами: коррозией, устареванием, механическими воздействиями, повреждением или срывом уплотнительных резинок. В результате возможны такие последствия, как утечка воды, снижение давления в системе, падение температуры, а иногда даже переполнение бака, что может привести к аварии.
Поломки гидроаккумуляторов в основном связаны с давлением в системе. Если в системе наблюдается периодическое повышение давления, то это может привести к повреждению мембраны гидроаккумулятора. Вследствие этого появляется необходимость замены мембраны. Также гидроаккумуляторы подвержены коррозии и износу материала, что может привести к их поломке.
В любом случае при первых признаках поломки необходима оперативная замена сбойного устройства. Единственным способом уменьшения рисков возникновения поломок является регулярное техническое обслуживание систем отопления, водоснабжения и водоотведения. Только правильное обслуживание поможет увеличить сроки эксплуатации данных устройств, а также обеспечит оптимальную работу системы в целом.
