Защита от гидроудара в системе водоснабжения
- Что такое гидроудар
- Причины гидроудара в системе водоснабжения
- Последствия гидроудара
- Как избежать гидроудара в водопроводе?
- Защита от гидроудара в системе водоснабжения
Перепад давления считается серьёзной проблемой при эксплуатации автономных систем отопления и водоснабжения. Причиной повреждения может стать гидроудар, который возникает как следствие этого перепада. Первыми признаками выступают щелчки, стуки, глухие удары, подтёки в местах соединения элементов водопроводной сети, подтекающие краны в квартире или частном доме. Из-за скачков давления нарушается герметичность, сопровождающаяся разрушением трубопровода. Гидроудар может стать причиной не только отсутствия воды, но и привести к затоплению квартиры или частного дома. В этом обзоре расскажем, как избавиться от гидроударов в системе водоснабжения и какие способы защиты лучше выбрать.
Что такое гидроудар
Гидроудар — это резкое повышение давления в системе водоснабжения, которое спровоцировано изменением скорости течения жидкости в трубопроводах. Прокладки в кранах и изоляция стыков рассчитаны на определённое давление, поэтому при увеличении силы воздействия они дают течь. Причинами становятся:
- резкое перекрытие запорной арматуры;
- внезапная остановка насоса;
- воздушная пробка и другие.
Гидроудары бывают положительные, когда внезапно повышается давление в трубопроводе, и отрицательное, когда оно стремительно снижается. Если вода сталкивается с помехой на своём пути, она по инерции продолжает течение с первоначальной скоростью до появления препятствия. Первые контактные слои уплотняются, сохраняя ту же скорость за счёт поступления следующих. Это становится причиной резкого повышения давления в системе водоснабжения.
При возникновении аварийных ситуаций от эффекта гидроударов может страдать оборудование, имущество, люди. Отопительные приборы разрушаются, вытекающая вода затапливает квартиру или частный дом, а жильцы рискуют получить термические ожоги.
Причины гидроудара в системе водоснабжения
Благодаря пониманию того, что представляет собой гидроудар в системе водоснабжения, довольно просто выявить причины его возникновения. Повышение давления происходит из-за резких закрытий задвижек или кранов, воздушных пробок, противоположно направленного потока, включения или отключения насосного оборудования, наличия труб разного диаметра. Водопроводы в квартире или частном доме полностью утрачивают или существенно снижают свою пропускную способность, вследствие чего повышается давление жидкости в системе.
Наступление гидроудара в системе отопления в квартире возникает довольно редко. Причинами гидроудара в системе отопления могут быть неправильный монтаж или комплектация отопительных приборов и устройств.
Последствия гидроудара
Гидроудар существенно влияет на соединения труб, клапана, вентиля, запорной арматуры и других элементов системы водоснабжения. От первого гидроудара повреждение водопровода маловероятно, но зато последующие бьют в самое слабое место и выводят из строя какой-либо элемент системы. Если прорыв водопровода произошёл в квартире многоквартирного дома, то будет повреждено ваше имущество и соседей снизу. Материальный ущерб, в свою очередь, влечёт расходы на устранение последствий воздействия воды. Это особенно актуально для трубопроводов с горячей водой, которые находятся под большим давлением. Другими последствиями гидроудара в системе водоснабжения могут быть:
- разрушение трубных разводок;
- затопление жилых, административных и хозяйственных помещений;
- поломка теплообменников, насосного оборудования и запорной арматуры;
- порча имущества;
- разрушение конструкций зданий и сооружений;
- прекращение водоснабжения;
- прекращение электроснабжения;
- пожары, возникающие в квартиреили частном доме по причине короткого замыкания электрической проводки.
Как избежать гидроудара в водопроводе?
Профилактика гидравлических ударов заключатся в правильной эксплуатации и защите от гидроударов в системе водоснабжения. Здесь необходимо предпринять следующие меры:
- плавно перекрыть системы— это одно из главных требований при запуске и отключении трубопроводов;
- применить автоматические устройства, которые настроены на плавную коррекцию статического давления в системе.
Для этого используют специальные насосы или приборы с электронным управлением и встроенными частотными преобразователями.
Защита от гидроудара в системе водоснабжения
Существует ряд технических средств защиты, которые помогают минимизировать последствия скачков давления жидкости в системах водоснабжения и отопления и предотвратить их появление. К ним относятся:
- замена труб;
- замена запорной арматуры;
- установка компенсаторов гасителей и гидроаккумуляторов;
- использование вставок из армированного пластика или каучука;
- применение защитного термостата;
- шунтирование;
- использование защитного клапана.
Гидроудар в сети водоснабжения или отопления способен нанести серьёзный вред, поэтому основная задача заключается в оперативном устранении проблемы.
Замена труб
Замена труб подразумевает полную ревизию трубопровода. Изделия из современных полимерных материалов надёжные, не поддаются коррозии и служат дольше, чем стальные. Выбирать трубы нужно с учётом условий эксплуатации с небольшим запасом по параметрам.
Замена запорной арматуры
Замена шаровых кранов на вентильные помогает избежать резких перепадов давления независимо от способа открытия и закрытия запорной арматуры. Можно менять не все запирающие устройства, а ограничиться только критичными для системы.
Компенсаторы, гасители и гидроаккумуляторы

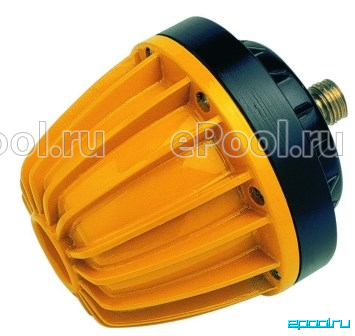

Компенсаторы — это цилиндрические ёмкости, внутри которых находится пружина. При увеличении давления в сети вода давит на диск и сжимает пружину, при уменьшении сила её упругости компенсирует потерю давления. Также защитой от гидроударов служат гасители или гидроаккумуляторы, которые можно выбрать в интернет-магазине Epool. Это компенсирующие устройства в виде стальной колбы объёмом до 30 литров. Они собирают жидкость и устраняют лишний объём. К функциям гидроаккумулятора относятся водонапорная, резервная и предохранительная. Для частных домов актуально наличие запаса воды в случае отключения электричества и невозможности воспользоваться насосом.
Гасители гидроударов используются в сетях принудительного перемещения жидкостей при помощи насосов. Они помогают увеличить срок службы трубопровода, сберечь дорогостоящее сантехническое оборудование и защитить устройства, подключённые к водопроводу. К плюсам приборов относятся простота монтажа, высокое качество, компактные размеры.
Амортизирующие приспособления
Приспособления из армированного пластика или каучука способны растягиваться или сжиматься при скачках давления, обеспечивая надёжную защиту. Это помогает уменьшить деформирующее воздействие на остальные части трубопровода. Стенки амортизаторов при сжатии или расширении не деформируются и возвращаются в исходное состояние.
Защитный термостат
Термостат представляет собой компактный предохранитель, отслеживающий давление в сетях и не допускающий их работы при достижении критической отметки. Термостаты должны быть установлены исключительно по обозначенному на корпусе направлению. Приборы имеют механическое или электронное управление, выполнены из современных материалов, отличаются лёгким монтажом и простым управлением.
Шунтирование
Шунтирование используют при обустройстве автономных сетей, трубопровод которых выполнен только из новых элементов. Осадок и ржавчина центральных коммуникаций делают его неэффективным. Узкую трубку с просветом в 0,2–0,4 мм устанавливают по направлению циркуляции теплоносителя. При появлении перегрузок она должна постепенно снижать давление. Использование шунта на входе в контур отопления предполагает установку надёжных водяных фильтров.
Защитный (предохранительный) клапан от гидроудара в системе водоснабжения
Принцип работы клапана довольно прост: он открывается при достижении значений давления в точках его установки выше критических параметров. Затем происходит сброс жидкости. Клапан может быть автономным элементом, который открывается за счёт срабатывания механизмов или электронных датчиков. Также он бывает частью системы, состоящей из нескольких датчиков и клапанов под компьютерным управлением.
Клапан защищает насосную станцию при аварийной остановке оборудования. С его помощью также возможна остановка и начало работы отопления. Клапан с электроприводом предназначен для распределения тепловых потоков в случаях, когда различные рабочие агрегаты связаны одним теплоносителем, но при этом имеют разную температуру нагрева. Конструкция позволяет автоматизировать процесс.
