Как установить радиатор отопления

Виды радиаторов
Этапы монтажа батареи
Что необходимо для монтажа радиатора
Как выбрать место монтажа?
Виды трубной системы
Подготовка разборных приборов к установке
Как правильно установить?
- Крепление к стене
- Крепление к полу
Варианты обвязки радиаторов отопления

Монтаж отопительных приборов в частном доме и квартире выполняют в тёплый сезон. Своими руками правильно установить батареи нелегко без знаний и навыков. Необходимо выбрать радиатор, определить место установки, приобрести расходный материал и инструменты, изучить требования строительные нормы и правила (СНиП).

Виды радиаторов

Батареи отопления делают пяти видов: алюминиевые, биметаллические, стальные, чугунные, медные. При выборе радиаторов надо учитывать рабочее давление и вероятные гидроудары. В автономных системах давление не превышает значение 4 атмосферы (атм), а в централизованных может достигать 10-15 атм.

Дополнительно нужно изучить, как приборы реагируют на теплоноситель. Например, радиаторы из алюминия не портятся только при нейтральной кислотной среде с показателя pH 7.

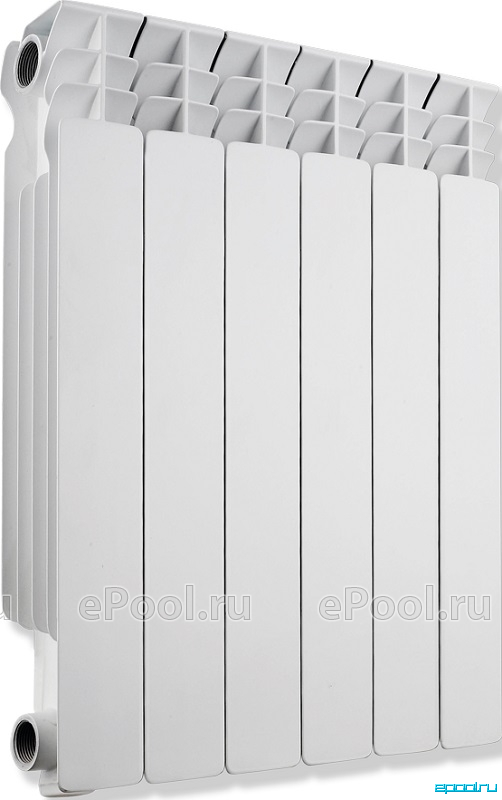

Алюминиевые из сплава алюминия и кремния

Лёгкие и недорогие радиаторы секционного типа, чувствительны к щелочной среде. Приборы выдерживают температуру теплоносителя до +110 ℃ и давление до 20 Бар. Алюминиевые батареи переносят гидроудары не выше 4,8 мПа, поэтому их не устанавливают в квартирах с централизованной системой отопления, в которой возможны скачки давления. Срок службы до 15 лет.

Минусы: недолговечность, неустойчивость к гидроударам.

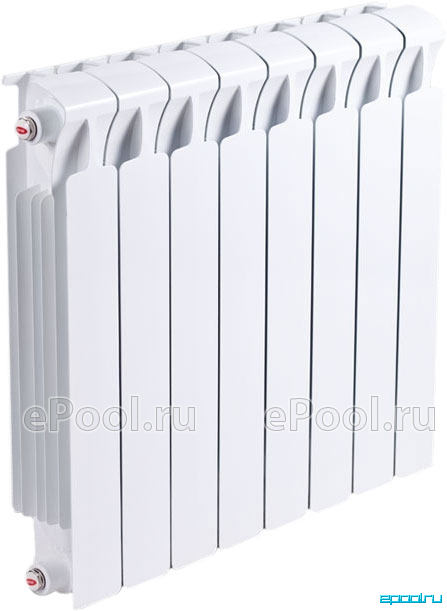

Биметаллические из сплава алюминия и стали или меди

Делают монолитными и секционными. Выдерживают давление до 35 Бар, температуру до +130 ℃, гидроудары силой до 6 мПа. Если теплоносителем является жёсткая вода, во внутренней части батарей появляется ржавчина, что снижает теплоотдачу приборов. Служат до 25 лет.

Минусы: высокая цена. Такие приборы на 30% дороже алюминиевых, но при этом дешевле медных радиаторов.

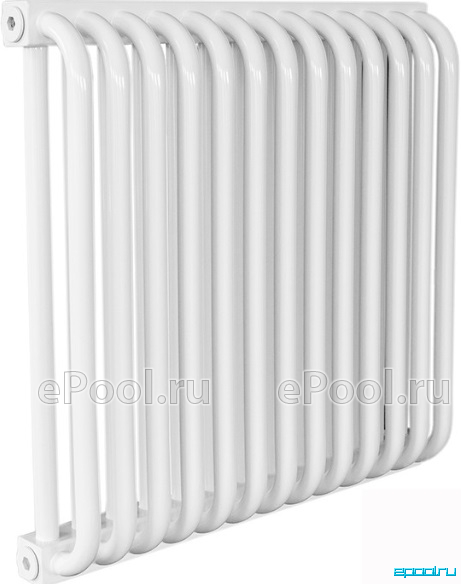

Стальные из низкоуглеродистой стали

Стальные радиаторы изготавливают панельными и трубчатыми. Они выдерживают температуру до +120 ℃, рабочее давление — до 10 Бар. Такие батареи неустойчивы к коррозии, поэтому производители дополнительно наносят эпокси-полиэфирное покрытие для повышения прочности приборов. Стальные батареи служат до 15 лет.

Минусы: вероятность образования ржавчины внутри и неустойчивость к гидроударам. Их не устанавливают в многоквартирных домах.

Чугунные из серого чугуна

Тяжёлые, но долговечные отопительные приборы выдерживают давление до 18 Бар и температуру до +150 ℃, устойчивы к гидроударам и коррозии, поэтому их чаще выбирают для обогрева квартир. Такие радиаторы служат по 50 лет и больше, они нечувствительны к качеству теплоносителя.

По количество секций выпускают двухканальные и одноканальные батареи из чугуна. Прибор может оснащаться ножками для установки на пол или усиленными кронштейнами для крепления на стену.

Минусы: тяжёлые и сложные в уходе. Поверхность негладкая, что затрудняет очистку от пыли. Вес одной секции достигает 8 кг, это затрудняет монтаж без посторонней помощи.

Медные

Для их производства используется чистая медь, это повышает цену. Теплопроводность этого материала выше, чем у стали и чугуна. Изделия выдерживают рабочую температуру до +150 ℃.

Медные радиаторы нечувствительны к качеству теплоносителя, устойчивы к гидроударам, служат до 50 лет. Отопительные приборы можно устанавливать в частных домах и квартирах, в системах с принудительной и естественной циркуляцией.

Минусы: высокая цена и невозможность подсоединения к стальным трубам.

Этапы монтажа батареи

Жильцы многоквартирных домов перед тем, как купить радиатор, согласуют замену старых батарей с управляющей компанией. Для этого нужно подать заявление со схемой подключения отопительных приборов.

Компания должна проверить выбранные изделия на соответствие требованиям СНиП. Без одобрения новые батареи в квартирах не устанавливают, в противном случае можно получить штраф и предписание об их демонтаже. После получения разрешения можно приступать к основным этапам установки.

Как правильно проводить работу:

выбирают места монтажа и рассчитывают количество крепёжных элементов;
устанавливают кронштейны и крюки;
производят монтаж переходников, арматуры, заглушек на батарею;
устанавливают радиаторы отопления на крепления;
подсоединяют приводящую и отводящую магистрали;
подключают автоматический воздухоотводчик или кран Маевского;
тестируют систему отопления на герметичность.

Первый запуск связан с рисками протечек, поэтому пол в квартире нужно укрыть плёнкой и подготовить ёмкости для сбора воды на случай экстренной ситуации.

Что необходимо для монтажа радиатора

Отопительные приборы устанавливают с помощью инструментов и сантехнических материалов.

Из расходников понадобятся:

Кронштейны. Количество опорных деталей зависит от размера отопительных устройств. Для радиатора из 8 секций длиной до 120 см нужно обустроить две точки крепления сверху и одну снизу.
Кран Маевского или автоматический воздухоотводчик. Он разный для разных видов подключения: боковой, угловой, прямой, вертикальный. Автоматические воздухоотводчики ставят в наивысшей точке радиатора. Там чаще происходит завоздушивание системы. Для спуска воздуха нужно слегка открутить защитный колпачок крана.
Заглушки. Их делают из латуни с резьбой и ставят на последний выход прибораотопления, куда не подсоединяют трубы.
Запорная арматура: вентили, шаровые краны. Вентили перекрывают подачу теплоносителя к прибору. Их устанавливают на входе и выходе батареи. Шаровым краном можно отключить отопительное устройство.

Расходные материалы приобретают одинаковые для всех видов радиаторов, но с поправками на размер изделий. Например, для чугунных батарей нужно подобрать большие заглушки.

Стальные радиаторы поставляют уже с двумя-тремя кронштейнами, дюбелями, шурупами. Корпус таких радиаторов имеет крепёжные проушины, которые нужны для установки на опорный элемент.

Из инструментов нужны:

перфоратор;
дрель-шуруповерт;
сварочный аппарат для полипропиленовых труб;
молоток;
строительный уровень;
рулетка;
линейка;
торцевой ключ (если радиаторы секционного типа);
анаэробный клей для резьбовых соединений или льняная подмотка с сантехнической пастой.

Если трубы из другого материала, например, металлопластика, понадобятся обжимные приспособления: муфты, фитинги, штуцер, специальный пресс. Для соединений можно использовать герметик для горячей воды, но он должен быть демонтируемым.

Как выбрать место монтажа?

Как правило, батареи устанавливают под окнами для минимизации влияния погодных условий на микроклимат в доме. По строительным нормам длина отопительного прибора должна быть не менее 75% длины светового проёма. Рекомендовано выдержать расстояние между радиатором и поверхностями:

до подоконника 10-12 см;
до пола 8-12 см;
от задней части прибора до стен 3-5 см.

Радиаторы отопления также можно устанавливать в прихожих, коридорах, в комнатах возле стен.

Виды трубной системы

При выборе расположения радиаторов большое значение имеет подача теплоносителя в дом или квартиру, и какая выбрана трубная система: однотрубная, двухтрубная и коллекторная.

Однотрубная

Система представляет собой последовательную цепь отопительных приборов, соединённых одной трубой. Нагретый в котле теплоноситель поступает поочерёдно в каждую батарею. Для разводки по такой схеме требуется меньше труб, что снижает затраты на монтаж.

Однако батареи в однотрубной системе могут прогреваться неравномерно. Самым горячим в доме будет первый радиатор. Чем дальше прибор от котла, тем холоднее будет теплоноситель.

Для комфортного микроклимата первыми в цепочке устанавливают батареи в жилых комнатах, а последними — в технических помещениях. Более равномерный прогрев также может обеспечить установка циркуляционного насоса.

Двухтрубная

В системе параллельно идут две трубы: одна подаёт теплоноситель во все радиаторы с отдельным заходом в каждый, другая — «забирает» обратку. Так обеспечивается более равномерный нагрев всех установленных приборов независимо от их близости к котлу. В двухтрубной системе больше соединений и ответвлений, чем в однотрубной.

Коллекторная

Ещё эту систему называют лучевой, потому что к каждому радиатору от коллекторов (горячего и холодного) тянется своя пара труб для теплоносителя и обратки. Такую сложную систему применяют, когда нужно спрятать трубы, например, под полом. При монтаже радиаторов главное — не запутаться, какая труба ведёт в коллектор подачи, а какая — для обратки.

Подготовка разборных приборов к установке

Перед монтажом секции алюминиевых радиаторов и биметаллических батарей нужно собрать в единую конструкцию. Они соединяются между собой ниппелями — короткими толстостенным трубками с резьбой. Внутри каждой есть пазы для ключа.

Как правильно собрать радиатор:

Расположите секции на ровной поверхности. Детали можно положить на стол или пол.
Осмотрите резьбы и пазы. Они должны быть без сколов, перепадов.
Протестируйте места соединения на секции, вкрутив и выкрутив ниппель.
Зачистите торцы до гладкой поверхности мелкой наждачной бумагой. Снять нужно даже заводскую краску, на торцах батарей она только способствует возникновению протечек. Действуйте аккуратно, чтобы не появились царапины на поверхности.
Обезжирьте торцы для лучшей герметичности, если в качестве теплоносителя будет использоваться антифриз. В системах отопления, заполненных водой, это необязательная процедура.
Вкрутите ниппели на пол-оборота.
Наденьте сверху на ниппель термостойкие паронитовые прокладки для герметизации стыков.
Возьмите секцию, которую нужно присоединить, и плотно приставьте к ниппелям.
Вставьте ключ в верхнее соединение и закрутите на один-два оборота руками. Тоже само проделайте с нижним соединением.
Повторите предыдущий шаг ещё два-три раза.
После ручной затяжки воспользуйтесь рычагом и надёжно закрутите соединения. Затяжку рычагом правильновыполнять также в два этапа. Чрезмерно прикладывать силу нельзя, можно сорвать резьбу.

Как правильно установить?

Навешивают радиатор в доме и квартире после разметки. Проще работать с ровной стеной, поэтому предварительно можно поверхность подготовить. Для систем отопления с принудительной циркуляцией, квартир и частных домов этапы будут немного различаться.

В многоквартирном доме и для систем с циркуляционным насосом:

Найдите и разметьте середину оконного проёма.
Начертите горизонтальную линию на 10-12 см ниже подоконника для выравнивания верхней части прибора при установке.
Закрепите кронштейны так, чтобы их верхняя грань совпадала с начерченной линией. В системах отопления с естественной циркуляцией радиаторы устанавливаются с уклоном 1-1,5% по ходу теплоносителя. При слишком большом уклоне возможно появление застоев при работе прибора. Перед установкой нужно обезжирить резьбу арматуры. Это делают обязательно, если фитинг не новый.

Как правильно собирать комплектующие:

Нанесите равномерный слой анаэробного геля, предварительно встряхнув его, по всей резьбе.
Закрутите переходник в радиатор руками.
Установите на герметику другие переходники и заглушки.
Установите терморегулирующую арматуру.
Произведите монтаж крана Маевского в верхнюю часть радиатора со стороны выхода.
Подготовьте трубы входа и выхода: смажьте резьбу гелем, установите арматуру.
Накрутите на трубу подачи теплоносителя термостатическую головку.
Установите горизонтально или вертикально на трубу для обратки прямой запорный клапан.
Далее устанавливают отопительный прибор:

Навесьте радиатор и зафиксируйте устройство.
Соедините батарею с трубами с помощью разборных соединений, подготовленных заранее.
Дотяните соединения до нужной плотности на четверть шага резьбы.
Установите на вход отопительного прибора термостатический клапан и термоголовку.
Подсоедините к одному из патрубков радиатора заглушку, в другой — воздухоотводчик.

Крепление к стене

К стенам крепят лёгкие батареи из биметалла, пластика и стали. При монтаже крюков для крепления радиатора учитывают:

тип дюбелей, под диаметр которых нужно сверлить отверстие в стене;
расстояние между радиатором и стеной можно корректировать вкручиванием и выкручиванием крюка;
основная нагрузка приходится на верхние крюки, нижние только фиксируют положение батареи.

При монтаже кронштейнов для крепления учитывают, что:

перед установкой надо крепёжный элемент приложить к стене и сделать разметку;
сверлить отверстие надо на глубину дюбеля;
кронштейны прикручивают винтами к крепёжному элементу.

После этого устанавливают отопительные приборы.

Крепление к полу

Не все стены могут выдержать тяжёлые батареи из чугуна, поэтому чаще практикуется их установка на пол. Этот же способ монтажа используют, если конструкция здания выполнена из лёгкого бетона и обшита гипсокартоном.

Некоторые модели чугунных приборов отопления сразу идут с опорными элементами в виде ножек. Биметаллические и алюминиевые радиаторы в таких случаях устанавливают на специальные кронштейны.

Порядок монтажа такой же, как и при навешивании на стену. Сначала устанавливают дюбели или гвозди, затем прикручивают напольные кронштейны, в конце ставят сам отопительный прибор.

Варианты обвязки радиаторов отопления

Батареи отопления нужно подключить к трубам, по которым будет циркулировать теплоноситель. Существует три способа обвязки:

односторонний;
диагональный;
седельный.

Обвязка при одностороннем подключении

Здесь теплоноситель и обратка попадают внутрь отопительного прибора с одной стороны. Такой способ используют, если радиатор короткий. Длинную батарею равномерно нагреть не получится, некоторые секции останутся холодными.

Одностороннее подключение чаще применяют в квартирах с однотрубной или двухтрубной системой, где отопительные приборы подключают к металлическим трубам.

Для этого понадобятся:

два шаровых крана;
два тройника;
два сгона.

При однотрубной схеме обязательно использовать байпас для отключения радиатора отопления без остановки системы. Резьбовые соединения уплотняют фум-лентой или льняной подмоткой. Поверх них наносится упаковочная паста.

При двухтрубной схеме байпас не нужен. Трубу для подачи теплоносителя подключают к верхнему входу, вторую для обратки — к нижнему. На них устанавливают краны для регулировки.

Обвязка при диагональном подключении

В этой схеме подающая труба крепится сверху с одной стороны, отводящая — снизу с другой. Схема подходит для однотрубных и двухтрубных систем отопления, и считается наиболее эффективной. Для такого монтажа понадобится больше материала, чем при одностороннем подключении. К тому же разводка обладает сложной геометрией, что влияет на сложность установки.

В однотрубной системе с этой схемой подключения тоже нужен байпас. Для изменения теплового режима устанавливают:

терморегулирующий вентиль;
термостатическую головку;
запорный вентиль.

В квартирах этот способ подключения уместен, только если устанавливаются радиаторы отопления из минимум 12 секций для КПД более 90%.

Обвязка при седельном подключении

Седельный способ подключения (сверху-вниз) выбирают при нижней разводке (над полом) или скрытом подключении труб, например, из подвала. Применяется только в однотрубной системе отопления. КПД составляет 85-90%. Для работы понадобятся пресс-втулки, редукционные тройники.

По такой схеме устанавливают радиаторы с байпасом или без него. Краны для регулировки теплового режима обязательны. При замене приборов между ними размещают временную перемычку (сгон). В многоквартирных домах этот способ обвязки применяют редко из-за высоких теплопотерь — на уровне 12-15%.
